| 特點說明
機臺提供四線測量法
提供320*240 LED 顯示屏
最高交流500V , 直流700V電壓
機臺提供治具插拔次數管控
機臺提供中文語聲報警
單邊測試可以點測導通電阻
電容最大可測試1000uF
機臺可以選購電腦連線軟件
測試功能
| 測試項目
|
符號
|
範 圍
|
| 斷/短路
|
os
|
200Ω ~ 50KΩ
|
| 導通阻抗
|
Cond.
|
1mΩ ~ 50Ω
|
| 電阻
|
R
|
0.1Ω ~ 1MΩ
|
| 電容
|
C
|
10pF ~ 1000uF
|
| 電容極性
|
±
|
|
| 二極體
|
D
|
0 ~ 10V
|
| 絕緣電阻
|
Is.
|
1MΩ ~ 1000MΩ
|
| 交流耐壓
|
IL
|
0.01mA ~ 5mA
|
| 電弧
|
Arc
|
0 ~ 8 ( 0 , 關)
|
| 瞬間導通阻抗
|
Int.cond.
|
1mΩ ~ 50Ω
|
| 瞬間斷短路
|
Int.os
|
200Ω-50KΩ
|
| 高速瞬斷
|
Int.open
|
0.4 uS
|
|
測試訊息
|
輸出信號 5 Vdc ,
20mA max
直流高壓 5-700V
交流耐壓 50-500V (50V 解析)
|
| 測試方式
|
一般 / 單邊 / 點測 / 循序
|
| 信號接口
|
Handler
/ Rs232 / Print / USB
|
| 測量及掃描方式
|
串聯/并聯
短路啟動測試
|
| 判定方式
|
良品和不良品 (led)
. 揚聲器
|
| 鎖定模式
|
標準鎖定 / 密碼鎖定
|
| 觸發模式
|
自動 / 手動 / 連續 / 外部
|
| 記憶裝置
|
1024KB
|
|
綜合訊息
|
電源 220V ±10%
60Hz (選購 110V 50Hz)
消耗功率: ≤100W
溫度 : -10℃ ~ 35℃ 濕度: RH≤ 75%
尺寸 : 425*190*350
重量 : 13KG
顯示屏: 320*240 Led
|
訂購資訊

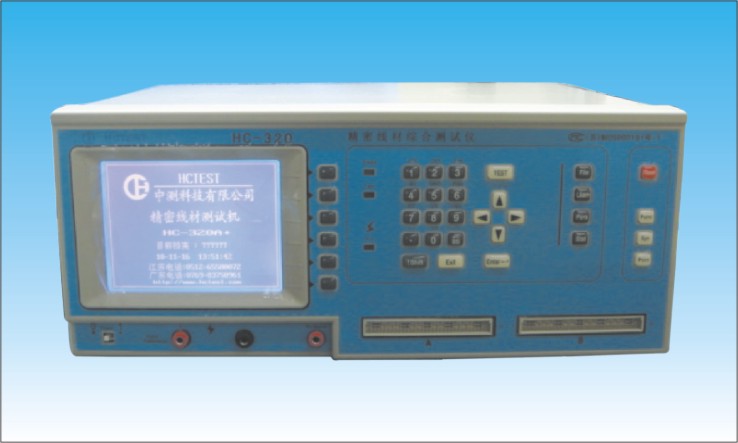

HC-6310S (64pin) 精密四線式線材測試分析儀
/ U USB 選購
配件選購
FX-1032 專用牛角治具板 32Pin (2*16*2.54) FX-1025 輸出 25pin DSB (Female)
FX-1064 專用牛角治具板 64pin (2*32*2.54) FX-1026 輸出 25pin DSB (Male)
FX-1080 防呆報警鎖定裝置 FX-1090 氣動打點裝置
|
